低功耗蓝牙透传模块,IM电竞体育TD601

发表时间:2022-09-22  |  访问量:286

TD601蓝牙模块IM电竞体育近期推出的一款蓝牙数传方案产品,此模块同时支持蓝牙BLE和SPP协议,此模块的特点,主要有:主从一体,自定义UUID,支持BLE低功耗模式。模块具体信息如下:

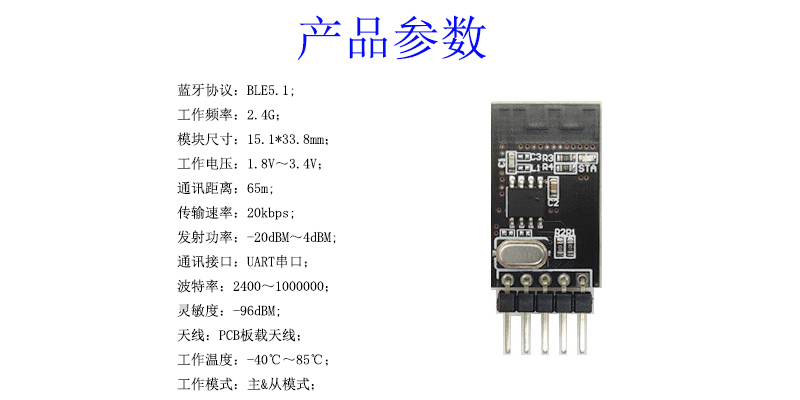

  蓝牙透传模块参数

主从连接示意图:

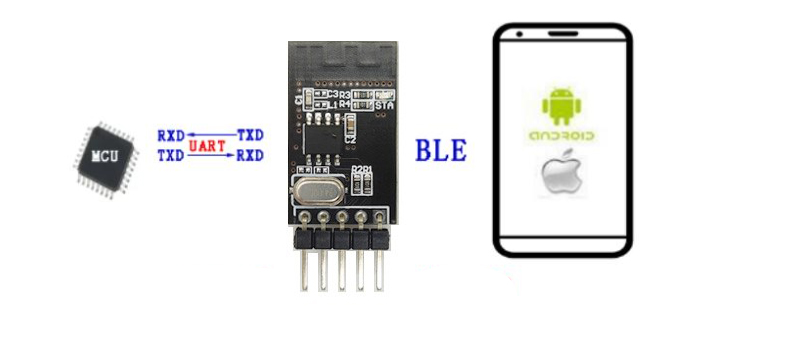

 蓝牙透传从模式

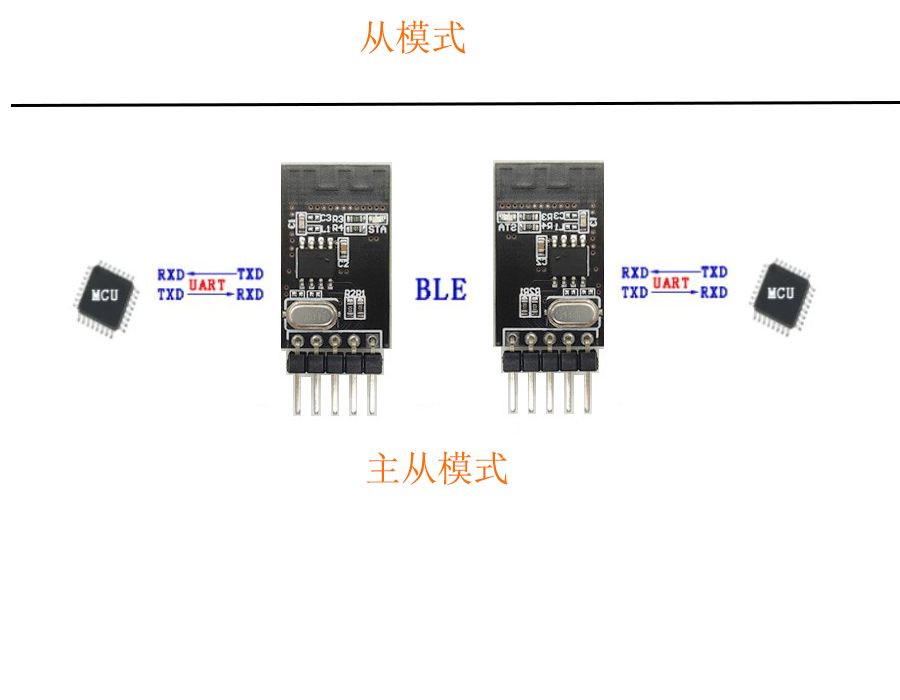

 IM电竞体育蓝牙透传主模块

此模块使用的是IM电竞体育蓝牙透传芯片TD5322A,蓝牙5.1版本,芯片的优点是尺寸小(SOP-8封装),性能强,价格低,以及简单明了的透传和串口 AT 控制功能,大大降低了其它电子产品增加蓝牙功能的开发难度和成本。

芯片特点:

传输距离:>50m(具体跟RF射频发射功率与天线设计有关);

传输速率:BLE 15kbps,SPP 20kpbs;

连续发数据功耗:5.1mA,广播可连接功耗:120uA(广播间隔为1S时);

支持BLE低功耗模式;

内置高性能32位 MCU;

支持SPP和BLE协议;

供电电压:1.8~3.4V;

工作温度范围:-40℃~+85℃;

支持自定义UUID;

工作模式:主与从模式。



功耗方面,此芯片支持低功耗工作模式。在低功耗模式下,芯片功耗实测数据如下:



模式

测试条件

数值

备注

低功耗模式

广播间隔250MS平均电流

420uA

测试条件如下:

1、测试时间3分钟;

2、广播包字节数:22。



广播间隔500MS平均电流

220uA

广播间隔750MS平均电流

170uA

广播间隔1000MS平均电流

120uA

广播间隔2000MS平均电流

80uA

广播间隔4000MS平均电流

34uA

保持连接平均电流

5.1mA



注:广播间隔设置大小除了影响功耗大小,同时会直接影响与APP的连接速度,请合理设置对应的值。

IM电竞体育蓝牙透传芯片TD5322A已在智能门锁、电表、打印机、智能家居等行业已经是十分普遍运用了,如需了解更多方案应用,点击联系我们。
